荧光磁粉探伤机的各结构原理
文章作者：admin 人气：141发表时间：2019-11-27 08:56

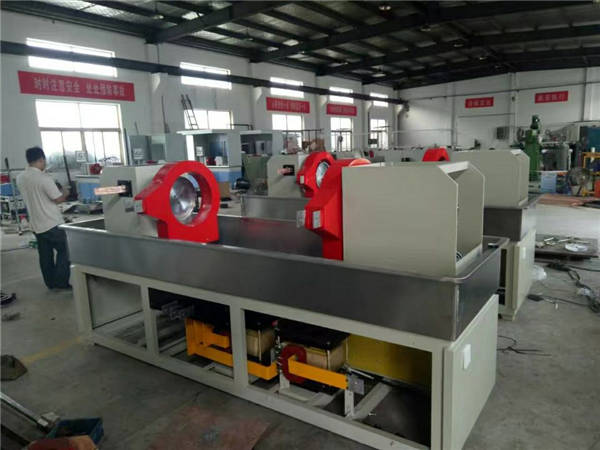

荧光磁粉探伤机是一种采用机电分离固定水平结构的轴承环形磁粉探伤仪，主要用于铁路、汽车、机械等行业。
磁化电源:采用晶闸管换流技术，将高压小电流转换成低压大电流。两路电流分别连续可调，断电相位控制，可直接在表头上读出磁化电流的大小。磁化电源有过流过压保护装置，晶闸管选用较高的安全系数，可承受1600V的电压。
控制系统:控制系统由PLC集中控制。机器的所有动作，如穿棒、开孔、喷液、磁化、退磁等均由PLC控制。机器的每个动作都配有手动操作按钮。
穿杆机构和闭路磁轭穿杆机构是由63*450气缸推动磁棒实现，保证磁棒通过轴承环中心而不接触工件，工件不被电流灼伤。本机用于95内径轴承的探伤。
荧光磁粉探伤机原理:
当电流通过工件上的磁棒时，工件的表面和近表面将产生沿圆周方向的磁场，用来检测沿工件的轴向缺陷。由于轴承套圈为环形件，故整机采用闭路磁轭。闭路磁轭产生的磁场沿闭路磁轭运行。当磁棒通过轴承环中心时，工件内沿轴承环周向会产生二次感应电流。当两种磁场应用于工件的同时,由于圆周和纵向磁化电流有一定的相位差,就可以形成复合旋转磁场在工件的表面,和所有的缺陷在地表附近可以找到。
周向磁化采用穿杆感应方法,纵向磁化闭路磁轭二次感应法,进行了复合磁化工件,由于关闭磁轭有磁场,磁场与开路损失很小,因此,产生大的二次感应电流,磁场强度相应增加,更重要的是使用闭路磁轭,轴承套圈内孔及端面的磁化效果大于开路磁轭检测方法，剩磁稳定性好。
