激光打标机的结构组成
文章作者：admin 人气：141发表时间：2019-11-12 16:37

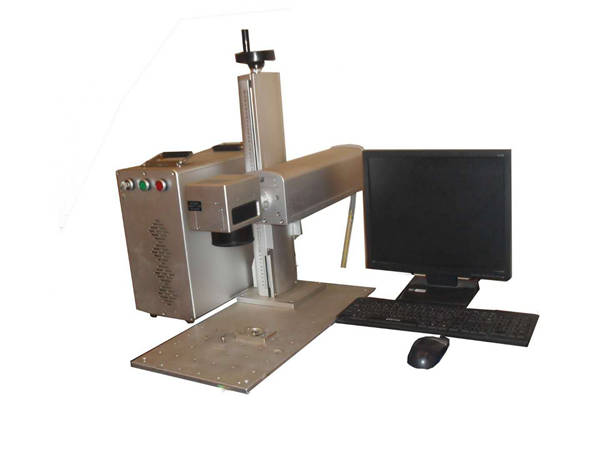

激光打标机是利用激光束对各种材料表面进行永久性打标的一种打标机。打标记的作用是通过材料表面蒸发显示深材料,雕刻精美图案,标志和文字,激光打标机主要分为、二氧化碳激光打标机、半导体激光打标机,光纤激光打标机和掺钕钇铝石榴石激光打标机,激光打标机主要应用于一些更细和更高的精度要求。用于电子元器件、集成电路(IC)、家电、移动通信、五金制品、工具配件、精密仪器、眼镜钟表、首饰配件、汽车配件、塑料钥匙、建筑材料、PVC管等。
结构：
1、激光电源
光纤激光打标机的激光电源是为光纤激光提供电源的设备。输入电压为AC220V。安装在打标机控制箱内。
2、光纤激光器
光纤激光打标机采用进口脉冲光纤激光，输出激光模式好，使用寿命长。
3、检流计扫描系统
电流计扫描系统由光学扫描仪和伺服控制两部分组成。整个系统采用新技术、新材料、新工艺、新工作原理设计制造。
光学扫描仪采用伺服电机，在动态磁偏转模式下工作。具有扫描角度大、峰值扭矩大、负载惯性大、机电时间常数小、工作速度快、稳定可靠等优点。精密轴承游隙机构提供超底轴向和径向跳动误差。“电子扭杆”取代了传统的弹性扭杆，大大提高了使用寿命和长期可靠性。任意位置零功率维护的工作原理不仅降低了功耗，还降低了设备的热效应，消除了恒温器。先进的高稳定性精密位置传感技术，提供高线性度、高分辨率、高重复性和低漂移性能。
光学扫描仪分为x方向扫描系统和y方向扫描系统。激光反射镜固定在每个伺服电机轴上。每个伺服电机由计算机发送的数字信号控制。
4、聚焦系统
聚焦系统将平行激光束聚焦在一个点上。主要使用f -θ镜头,不同f -θ透镜焦距不同,标记效果和范围也不同,光纤激光打标暂停进口高性能聚焦系统,标准镜头焦距f = 160 mm,有效扫描范围Φ110毫米。用户可根据需要选择镜头类型。
